JGD(KXT)-D型橡膠剪切隔振器

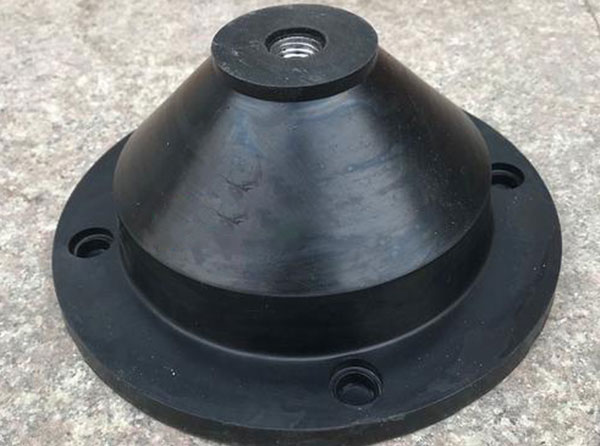

產品介紹        JGD型橡膠剪切隔振器是由內、外鋼套和中間的合成橡膠組成，經硫化呈中空圓錐體，橡膠部份受剪切力，具有較大的變形范圍和較低的固有頻率。工作溫度范圍在-15℃-+80℃。溫度變化時，剛度也有所變化：阻尼比C／C。≥0.07。對于水泵、壓縮機、通風機、發電機組、冷凍機等機械設備的積極隔振和儀器儀表的消極隔振都有良好的隔振效果。
【產品名稱】：JGD型橡膠剪切隔振器
【產品品牌】：恒眾
【產品型號】：JG1-1~JG4-2
【減震等級】：A級
【適用環境】：建筑、給排水、輕重工業、冷凍、衛生、水暖、消防、電力等;
【產品特點】：低頻率值設計，防震效果好，減震性能良好。 產品優勢：      JGD型橡膠剪切隔振器是由內、外鋼套和中間的合成橡膠組成，經硫化呈中空圓錐體，橡膠部分受剪切力。固有頻率較低；變型范圍較大；結構簡單、安裝方便。可直接安裝在機座下，也可用地基螺栓固定安裝，使用安全可靠；
產品特點：
      JGD型橡膠剪切隔振器工作溫度范圍在-15℃ ～ +70℃。溫度變化時，剛度也有所變化；阻尼比c/c0＞0.07。本產品對于水泵、壓縮機、通風機、發電機組、冷凍機等機械設備的積極隔振，以及儀器儀表的消極隔振都有良好的隔振效果。

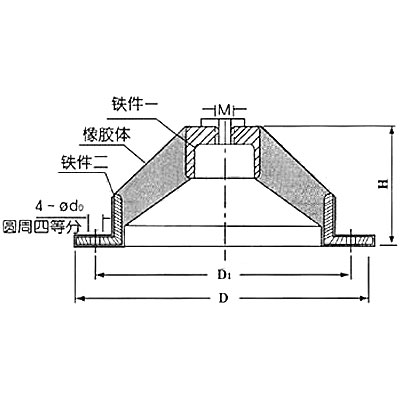

型號	很佳荷載	固有頻率	變形	剛度	荷載范圍	外形尺寸
						M	D	D1	H	d0
JGD1-1	10	8-14	2-8	20	5-15	M10	100	80	43	8.5
JGD1-2	20	8-14	2-8	36	10-30	M10	100	80	43	8.5
JGD2-1	40	7-12	4-12	60	20-60	M12	150	130	65	8.5
JGD2-2	80	7-12	4-12	90	40-120	M12	150	130	65	8.5
JGD3-1	160	6-11	5-16	120	80-240	M16	200	170	87	12.5
JGD3-2	320	6-11	5-16	200	160-480	M16	200	170	87	12.5
JGD4-1	640	5-9	8-24	300	320-960	M20	290	260	133	12.5
JGD4-2	1280	5-9	8-24	650	640-1920	M20	290	260	133	12.5
